Evaluation / Construction

Limites d'engagement des machines dans la construction

L'admissibilité d'une utilisation d'engins peut être déduite des valeurs de mesures actuelles de l'état d'humidité du sol et des précipitations. Une machine lourde et une faible surface de contact au sol exigent des valeurs de force de succion supérieures ou un sol plus sec que des engins légers présentant une grande surface de contact au sol.

En règle générale, il n'est pas possible de rouler sur un sol présentant une force de succion inférieure à 10 cbar et aucune manipulation de terre ne devrait être effectuée lorsque la force de succion est inférieure à 6 cbar. A partir d'une force de succion de 10 cbar, on peut calculer la lmite d'intervention de l'engin considéré au moyen du calculateur Limites d'engagement d'engins de chantier . Cet outil se fonde sur les valeurs du nomogramme, dans lequel les paramètres de la machine «Poids d'utilisation» et «Pression au sol» déterminent la force de succion minimale nécessaire.

A côté des valeurs de mesure actuelles, il faut examiner les paramètres de la teneur en argile du sol. En cas de dépassement des valeurs seuils définies, les conditions d'utilisation des machines seront rendues plus strictes.

Force de succion à 35 cm de profondeur Sols légers et mi-lourds
(teneur en argile < 30 % en poids et pierrosité < 50 % en vol.)
Sols lourds
(teneur en argile > 30 % en poids et pierrosité < 50 % en vol.)
> 20 cbar «sec»
Tous les véhicules peuvent circuler sur le sol sous réserve du respect des valeurs du nomogramme Valeur de force de succion nécessaire pour sols lourds: valeurs selon nomogramme + 10 cbar
10–20 cbar «humide»
Peuvent circuler sur le sol: tous les véhicules à chenilles, à pneus à basse pression ou les tracteurs à roues jumelées, sous réserve du respect des valeurs du nomogramme Valeurs minimales pour circuler sur le sol: 20 cbar
Valeur de force de succion nécessaire pour sols lourds: valeurs selon nomogramme + 10 cbar
Ne pas circuler sur le sol avec des véhicules à pneus normaux
6–10 cbar «très humide»
Ne pas circuler sur le sol
La manipulation des matériaux terreux (sans rouler sur le sol) est possible dès 6 cbar
Ne pas circuler sur le sol
La manipulation des matériaux terreux (sans rouler sur le sol) est possible dès 15 cbar
< 6 cbar «mouillé»
Ne pas circuler sur le sol et ne pas manipuler de matériaux terreux

Remarque

Tant que la somme des précipitations des 24 dernières heures est inférieure à 10 mm, les valeurs actuelles de la force de succion de la couche sous-jacente du sol (35 cm) sont pertinentes. Dès que les précipitations des 24 dernières heures excèdent 10 mm, tous les travaux de déplacement de terre sont critiques et il faut tenir compte des valeurs de la force de succion de la couche supérieure et de la couche sous-jacente du sol.

Limites d'engagement d'engins de chantier

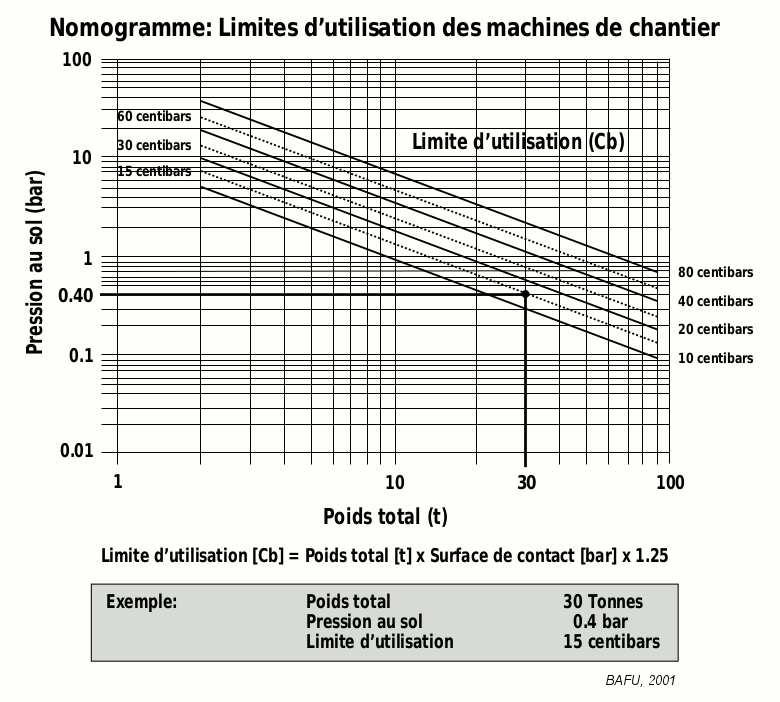

Nomogramme

Nomogramme

Calcul des limites d'engagement

Pour chaque machine, on peut calculer à l'aide des formulaires suivants la force de succion minimale à partir de laquelle une utilisation est possible sans atteintes au sol.

Limite d’engagement d’engins de chantier (véhicules à chenilles)

Calcul (équation décrivant le nomogramme)

Poids total [t] * pression au sol [bar] * 1.25 = force de succion -limite d'engagement [cbar]

Le nomogramme peut aussi être utilisé à titre indicatif pour les véhicules à roues. A cet effet, il faut néanmoins d'abord calculer la surface de contact du pneu en se fondant sur les données des jantes et des pneus.

Le nomogramme est tiré des Directives pour la protection des sols lors de la création de conduites souterraines de transport (1997) de l'Office fédéral de l'énergie (auteur: Urs Vökt)
